برای رفع اشکال کلیدهای چنج آور گردان قدرت دستی و استفاده از آن ها در مدارهای خودکار، می توان از یک موتور کوچک در کلید استفاده کرد. این موتور با یک گیربکس به مکانیزم فرمان وصل شده و می تواند وضعیت پلاتین های کلید را از راه دور تغییر دهد. علاوه بر سیستم موتوری، می توان وضعیت کلید را به صورت دستی و توسط اهرم یا هندل نیز تغییر داد. قابل ذکر است که هرگونه تغییر در وضعیت پلاتین های این کلید نیاز به مدار فرمان خارجی دارد. به عنوان مثال فرمان قطع و وصل می تواند از طریق برد دیزل ژنراتور، رله های چنج آور و یا مدارهای سفارشی تامین شود.

Category:

کلید چنج اور دستی 160 آمپر

کلید چنج اُور وظیفه تعویض منبع تامین جریان برق را برعهده دارد به این مفهوم که به کمک این نوع تابلو میتوان از دو منبع تامین جریان استفاده کرد با این شرح که در هر زمان فقط یکی از منابع مورد مصرف قرار می گیرد یعنی استفاده از یک منبع مستلزم قطع دیگری است. ساده ترین نوع تابلو چنج اور نوع دستی آن است که شامل یک کلید سه حالته است که با صفر، یک و دو نشانه گذاری می شود. صفر برای حالت خنثی و یا خاموش، حالت یک برای برق شهر و حالت دو برای برق ژنراتور. این نوع تابلو عملکرد اتوماتیک ندارند و بایستی به صورت دستی و توسط اپراتور به کار گرفته شوند. از طرف دیگر، استفاده از این نوع تابلو بیشتر در جریان های تکفاز معمول است و برای جریان های سه فاز به ویژه در آمپر های بالا خطرناک است.

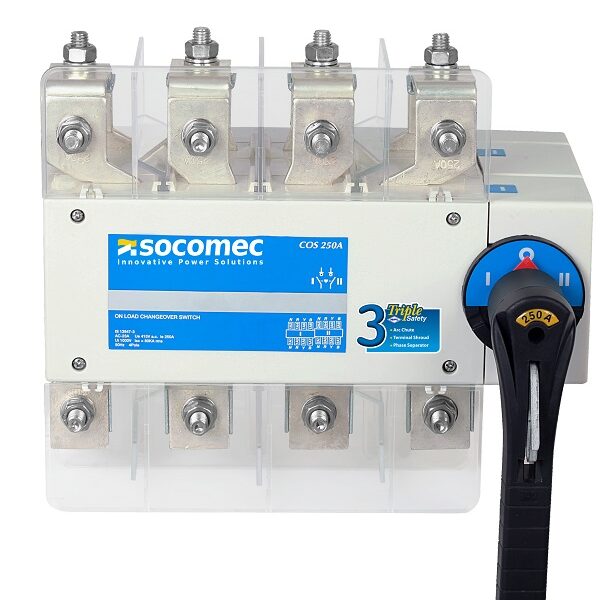

قابل ذکر است که کلیدهای چنج‌اُور در واقع ترکیبی از دو کلید قطع و وصل با یک مکانیزم واحد می‌باشند. علاوه بر مکانیزم واحد برای عملکرد هر دو کلید، بین آن‌ها از سیستم‌های باز دارنده یا اینترلاک نیز استفاده شده است. اهرم قطع و وصل یا هندل کلید روی درب تابلو قرار گرفته و بهره‌بردار از طریق آن می‌تواند یکی از حالت‌های قطع، وصل ورودی اول و یا ورودی دوم را انتخاب کند. دسته‌ی قطع و وصل معمولا دارای اینترلاک بوده و باز شدن درب تابلو را فقط در حالت قطع ممکن می‌سازد.
‎نوع پیشرفته تابلو های چنج اور نوع اتوماتیک آن است که عملیات تعویض منبع جریان را به صورت اتوماتیک و از طریق یک کلید چنج اور و و یا دو کنتاکتور یا دو کلید موتوردار انجام می دهد. مزیت استفاده از سیستم اتوماتیک این است که در زمان قطع برق اصلی ، دیزل ژنراتور به صورت خودکار وارد مدار می شود و در زمان وصل دوباره برق اصلی، از مدار خارج می شود.
